| 产品特性：耐火材料 | 材质：电熔锆刚玉砖 | 产地：中国 |
| 品牌：东汇特耐 | 货号：电熔锆刚玉砖 | 公称外径：定制mm |
| 壁厚：定制mm | 长度：定制m | 执行标准：定制 |
| 热导率：定制W/(m.K) | 线膨胀系数：定制1/K | 纵向回缩率：定制定制% |
| 内径：定制mm | 公称压力（PN：定制MPa | 规格：定制 |
| 是否跨境货源：否 | 耐压强度：优Mpa | 耐火温度：2200℃ |
| 导热系数：2200℃ |

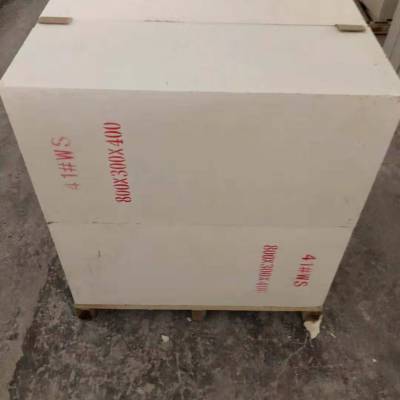

电熔锆刚玉砖的简介：
电熔锆刚玉砖又称AZS电熔锆刚玉砖、AZS砖、熔铸AZS砖等，英文缩写是AZS，是按Al2O3－Zr02－Sio2三元系相图的三个化学成分，依其含量多少顺序排列的，Al2O3 取A，Zr02取Z，Sio2取S，***采用这个缩写，例如33号熔铸锆刚玉砖，缩写为AZS33#，36号熔铸锆刚玉砖，缩写为AZS36#,41号熔铸锆刚玉砖，缩写为AZS41#。其中33、36、41是根据氧化铝（Al2O3）的含量命名的，例如 电熔锆刚玉砖AZS41#指的是氧化铝含量为41%的电熔锆刚玉砖，电熔锆刚玉砖AZS36#指的是氧化铝含量为36%的电熔锆刚玉砖，电熔锆刚玉砖AZS33#指的是氧化铝含量为33%的电熔锆刚玉砖。
电熔锆刚玉砖AZS33#：
AZS33#锆刚玉砖致密的显微结构使得砖的耐玻璃液侵蚀性能好，在玻璃窑中不易产生结石或其它缺陷。它是玻璃窑炉中使用***为广泛的产品，主要适用于熔化池的上部结构，工作池的池壁砖和铺面砖，料道等。
AZS33是熔铸AZS系列产品中的使用量，***广泛的产品，在防止污染玻璃液方面性能优越。广泛地使用在玻璃窑炉的池壁，池底，上部结构和供料道等部位。
电熔锆刚玉砖AZS36#：
除了具有和AZS33#电熔锆刚玉砖相同的共结晶体外，36#AZS砖由于增加较多的链锁状氧化锆结晶体，同时玻璃相含量较低，因此36#电熔锆刚玉砖的耐侵蚀性得到进一步的增强，所以适用于玻璃液流速较快或温度较高的区域。
AZS36 是熔铸AZS系列产品中性能优异的产品，具有较高的抗玻璃液侵蚀性能和低污染特性，通常使用在玻璃熔炉熔化池热点附近的池壁等关键部位。
电熔锆刚玉砖AZS41#：
AZS41#电熔锆刚玉砖除具有氧化硅、氧化铝的共晶体外，还含有更多均匀分布的氧化锆结晶体，在锆刚玉砖体系中，其耐侵蚀性是的。因此，被选用玻璃窑炉的关键部位，以使这些部位的寿命与其他部位下衡。
AZS41是熔铸AZS系列产品中性能***优异的产品，具有极高的抗玻璃液侵蚀性能和极高玻璃相渗出温度的特性，对玻璃液的污染极低。广泛地使用在玻璃窑炉热点处的池壁、投料口拐角、流液洞、窑坎、池底鼓泡和全电熔窑等关键部位。
| 参考指标 | AZS-33# | AZS-36# | AZS-41# | |
| 化学成分 | Al2O3 | 余量 | 余量 | 余量 |
| ZrO2 | 32-34% | 35-37% | 40-42% | |
| SiO2 | ≦16.0% | ≦14% | ≦13.0% | |
| Na2O | ≦1.5% | ≦1.6% | ≦1.3% | |
| Fe2O3+TiO2+CaO+Ma2O+K2O+B2O3 | ≦2.5% | ≦2.5% | ≦2.5% | |
| 体积密度（致密部分） | 3.85g/cm3 | 3.95g/cm3 | 4.0g/cm3 | |
| 显气孔率（致密部分） | ≦2.0% | ≦1.5% | ≦1.3% | |
| 静态下抗玻璃液侵蚀（普通玻璃，1500℃*36h） | ≦1.6mm/24h | ≦1.5mm/24h | ≦1.3mm/24h | |
| 气泡析出率（普通玻璃，1300℃*10h） | ≦2.0% | ≦1.5% | ≦1.3% | |
| 玻璃相出析温度 | ≧1400℃ | ≧1400℃ | ≧1400℃ | |
| 容重 | 普通浇铸/倾斜浇铸 | 3.4g/cm3 | 3.45g/cm3 | 3.55g/cm3 |
| 准无缩浇注 | 3.6g/cm3 | 3.7g/cm3 | 3.8g/cm3 | |
| 无缩浇铸 | 3.8g/cm3 | 3.9g/cm3 | 3.95g/cm3 | |
| 应用 | 适用于玻璃窑炉中熔化室的上下部结构，如熔池、工作池的池壁砖、铺面砖、供料道等。易损部位AZS-41#作为关键部位材料，如加料口、流液洞、鼓泡砖、窑坎、火口砖、舌头砖以及流出口。 | |||
供应耐火材料AZS锆刚玉砖马蹄焰窑炉锆刚玉砖
